冷却系统

更新时间：2018-08-18 22:24:00点击次数：10148次字号：T|T

相关介绍

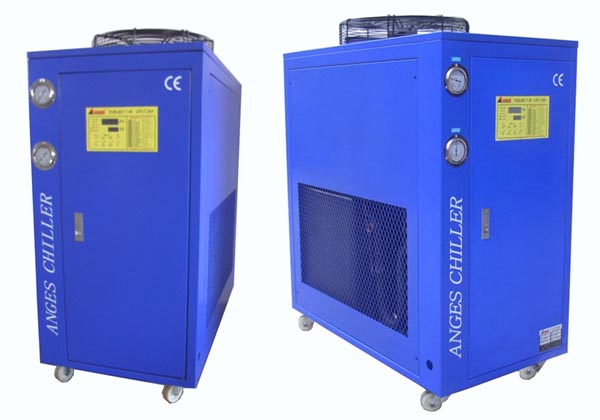

冷冻机组设备概述：
低温冷冻机是新一代低温冷冻设备，其温度范围可在5℃-50℃之间任意调节，压缩机选用丹麦‘丹佛斯’，制冷量充足，规格齐全，是新一代制冷设备的典范。它主要适用于IGBT高频电源的冷却。

冷冻机组性能特点：
1、主机精选美日全新进口品牌压缩机，内置安全保护，噪音低，省电奈用。
2、电器部分均为国际品牌“施耐德”原厂产品，保证机器工作稳定，寿命长久。
3、进口意大利原厂水泵，大流量，效率高，恒久耐用。
4、配备进口精密式数显温度控制器，能精确控制水温于±1℃，设定温度范围5℃-50℃。
5、全不锈钢厚制水箱式蒸发器，内置自动补水装置，清洗维护方便快捷。
6、水冷机组冷凝器为套管式，套内螺纹铜管，设计合理，换热效果良好；风冷机组散热冷排，由翅片加上行列铜管组成，制造时采用二次翻边翅片机械换热器生产线，保证优质高效。
7、静电喷塑外壳，欧化设计，美观大方，外表板采用快速拆装形式，方便使用维护。

冷冻机组技术参数：

型号	冷却量Kcar/h	工作压力MPa	工作流量m3/h	配套电源				外型尺寸长宽高mm
型号	冷却量Kcar/h	工作压力MPa	工作流量m3/h	晶体管电源	中频电源	中频淬火透热	中频熔炼炉	外型尺寸长宽高mm
AC-03	3000	0.15	4	30KW				930×520×975
AC-05	4800	0.2	6	40KW				1140×560×1040
AC-08	8000	0.2	8	60KW				1310×720×1270
AC-10	11000	0.2	8	80KW				1680×810×1280
AC-12	14000	0.25	12	100KW	100KW			1680×810×1280
AC-15	17000	0.25	15	120KW	160KW			1800×990×1680
AC-20	22000	0.3	22-25	150KW			0.05T	2000×1130×1720
AC-25	28000	0.3	25-36	200KW	200KW	60KW	0.10T	2200×1130×1914
AC-30	30000	0.35	30-45		250KW	100KW	0.15T	2200×1130×2026
AC-40	35000	0.35	35-45	300KW	350KW	160KW	0.25T	2500×1200×2250
备注	1、以上产品为配套生产商制造。 2、以上参数仅供参考，具体参数以技术协议为准。

闭式冷却塔设备概述：
闭式冷却塔利用水蒸发时吸收热量的原理而使被冷却液体冷却。喷淋水（冷却水）贮于冷却塔底部，工作流体在闭式冷却塔的散热盘管内进行封闭循环，喷淋水由喷淋系统泵经水分配系统和喷淋嘴喷淋在盘管表面，一部分水被蒸发，吸走热量，从而降低管内工作流体的温度。热空气中的水和未蒸发的水被挡水板截住并流经PVC热交换层，PVC热交换层中的水被流过的空气冷却，温度降低，落入底下水盘，由水泵再循环至水分配系统，又回淋到盘管上，如此进行循环冷却。它是开放式冷却塔+板式换热器+水泵+水池的有机结合，有很多独特的优点。

闭式冷却塔性能特点：
    1、冷却流体封闭循环，保持工艺流体不受外部环境污染；
    2、冷却器表冷器采用紫铜管，散热效果好，管壁光滑，能够有效防止结垢；
    3、封闭流体内部循环，消耗量少；
    4、充分冷却后的温度更近于当地环境温度；
    5、结构合理，检修方便，降低设备的维护成本；
    6、封闭式冷却器将传统的开塔与换热器完美结合，减少了管泵的数量；
    7、占地面积少，不需开挖水池，易址方便，节约用水，降低能耗；
    8、自动数字式控制温度，自动液位控制，节能，精度高，操作方便简单；
    9、可直接冷却水，油类，淬火液等，对换热器无腐蚀，工作介质无损耗，成份稳定；
    10、使用和维护成本低。

闭式冷却塔技术参数：

型号	冷却量Kcar/h	工作压力MPa	工作流量 m3/h	配套电源				外型尺寸长宽高mm
型号	冷却量Kcar/h	工作压力MPa	工作流量 m3/h	高频电源	中频电源	中频淬火透热	中频熔炼炉	外型尺寸长宽高mm
LBL-01	30000	0.2	4-8	60KW	350KW	100 KW		1050×1000×1900
LBL-02	45000	0.2	8-16	100KW	600KW	160 KW	0.05T	1300×1000×1900
LBL-03	75000	0.2	10-22	160KW	800KW	200 KW	0.15T	2050×1010×1900
LBL-04	110000	0.25	12-23	200KW	1000KW	250 KW	0.25T	2050×1010×2100
LBL-05	150000	0.25	16-28	300KW	1500KW	350 KW	0.5T	2550×1200×2200
LBL-06	180000	0.3	23-32		2000KW	500 KW	0.5T	2550×1200×2200
LBL-07	230000	0.3	25-36	400KW	3000KW	600 KW	1.0T	2550×1300×2200
LBL-08	260000	0.3	27-37		3500KW		1.2T	2550×1300×2300
LBL-09	300000	0.35	28-39		4000KW	800 KW	1.5T	2550×1500×2500
LBL-11	400000	0.35	28-41				1.5T	2550×1500×2700
LBL-12	450000	0.35	28-41		5000KW	1000KW	2T	2900×1700×2800
备注	1、以上产品为配套产商生产。 2、以上参数仅供参考，具体参数以技术协议为准。
